工業生產中經常遇到需要提升蒸汽動力的情況,例如從熱電廠購入蒸汽壓力只有0.8Mpa,但實際需求2.0Mpa。又例如乏汽排空壓力0.1Mpa,需升壓至0.8Mpa再利用,要解決好蒸汽升壓問題,一般來說可以根據具體的工作環境條件和升壓需要的能源類別選擇合適的,比較如下表:
能源種類 | 高壓蒸汽 | 電 | 自身 |
工作原理 | 引射 | 壓縮 | 分流 |
優點 | 技術成熟 | 系統簡單 | 見下述 |
缺點 | 需要有高壓蒸汽 | 密封不可靠 |
蒸汽分流技術是我公司提出的一項新技術,基本原理是將蒸汽分成兩部分,一部分膨脹做功,使另一部分壓縮升壓,有兩種系統方案:

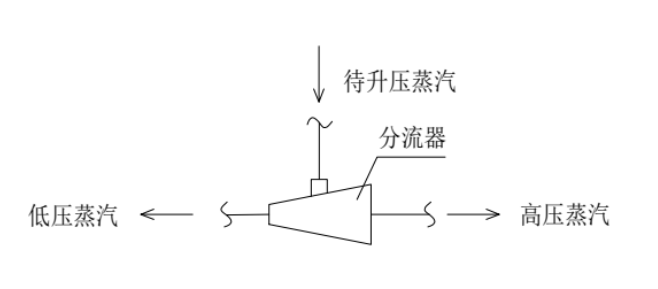

第一種如下圖:

其中低壓蒸汽可用于低壓需求的用汽設備或排空。

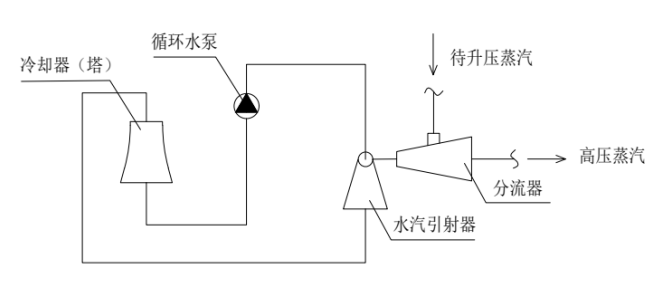

第二種如下圖:

其中:低壓汽進入水汽引射器,被抽吸成負壓狀態以加大其做功能力改善分流比。循環水泵驅動循環水,將水汽引射器排出的高溫水送到冷卻器(塔)冷卻,循環進行。
需要說明的是,我公司設計了多種原理先進的分流器,現處于項目技術研發階段,下一步希望通過免費小試或合同能源管理方案予以推廣,期待遇到合作方。
