調節閘閥 所有調節閥均需要解決推力大，內外漏和調節特性差三大問題，但沒有一種技術方案能夠簡捷地、全面地解決好，新型迷宮完美減壓差、免沖刷、保密封，通流面積調節方便，調節特性靈活設計。? ?
立即咨詢
目前國內外調節閥，至少存在下列問題：
1、閥瓣關閉方向與介質流動方向相反，不能利用前后壓差進行自密封，易內漏。
2、閥桿處于高壓側，密封難，易外漏。
3，沒有預啟閥，執行器推力力大。
4、有預啟閥，但大閥瓣處于浮動態，運行時振動。
5，沒有迷宮分解壓差，大壓差下閥口沖刷破壞。
6、有迷宮，但迷宮的通道不是獨立的，壓差分布不均，分壓效果不好。

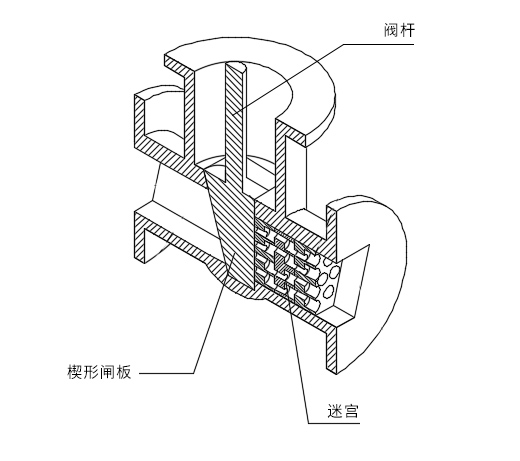

解決上述問題的具體方法（工作原理）是：
1.在流道中設計分布上特性符合要求的迷宮，迷宮通道是獨立的。
2.推力需要克服摩擦力，無須克服壓差作用力。
3.不存在閥瓣浮動振動問題。
4.正向流動，關斷力由壓差自密封力和楔形閘板放大力迭加而成。
5.逆向流動，關斷力只有楔形閘板放大力，好處是閥桿處于低壓環境利于密封。
選擇正向或逆向流動根據壓差等實際需求而定，一般壓差小于4Mpa時選正向流動。
目前國內外調節閥，至少存在下列問題：
1、閥瓣關閉方向與介質流動方向相反，不能利用前后壓差進行自密封，易內漏。
2、閥桿處于高壓側，密封難，易外漏。
3，沒有預啟閥，執行器推力力大。
4、有預啟閥，但大閥瓣處于浮動態，運行時振動。
5，沒有迷宮分解壓差，大壓差下閥口沖刷破壞。
6、有迷宮，但迷宮的通道不是獨立的，壓差分布不均，分壓效果不好。
解決上述問題的具體方法（工作原理）是：
1.在流道中設計分布上特性符合要求的迷宮，迷宮通道是獨立的。
2.推力需要克服摩擦力，無須克服壓差作用力。
3.不存在閥瓣浮動振動問題。
4.正向流動，關斷力由壓差自密封力和楔形閘板放大力迭加而成。
5.逆向流動，關斷力只有楔形閘板放大力，好處是閥桿處于低壓環境利于密封。
選擇正向或逆向流動根據壓差等實際需求而定，一般壓差小于4Mpa時選正向流動。
一、型號說明：
Y | 9 | 4 | 5 | H | 10 | 9 |
減壓閥 調節閥 | 9：電動 6：氣動 | 4：法蘭 6：焊接 | 5：直流式 | 密封面 H：合金鋼 Y：硬質合金 S：不銹鋼 | 高壓側壓力：10Mpa | 閥體材料 C：碳鋼 V：合金鋼 S：不銹鋼 |
二、規格（舉例）：DN100-250 即：進口管徑DN100，出口管徑DN250
三、管徑選取方法：進出口管徑皆用高遠管徑公式首先進行計算出管道管徑，然后乘以0.8作為閥的進口理論管徑，最后校準系列管徑靠近選?。?/span>
例題：高壓蒸汽壓力10.0Mpa 450℃降至1.3Mpa，流量50t/h，如何選擇閥的進出口管徑？
答：1.根據高遠管徑公式計算得進口管徑為：3.14(GT/P)0.44+5=3.14(50×（450+273）/10)0.44+5=120.48 ，進口理論管徑應取0.8×120.48=96.38
2. 據等焓過程求得出的溫度為391.8 ℃
3. 又根據高遠管徑公式計算得出管徑為：3.14(GT/P)0.44+5=3.14(50×（391.8+273）/1.3)0.44+5=278.1，故出口理論管徑應取0.8×278.1= 222.48
4. 對照理論管徑系列化后確定規格為DN100--250。
