對高層建筑供熱定壓與節電問題的探討(已刊登在《區域供熱》 2009年05期)
采用高溫水供熱，二級換熱站目前采用板式換熱器較多。為了節省投資，節約水泵用電，降低返障率，國內很多單位采用混水供熱方式。采用這種方式供熱，應滿足以下條件：
1 、二次網系統比較干凈，或者首戰換熱器對水質要求不高；
2 、一次、二次水網及換熱站最好均歸供熱單位管理。
混水機組中的混水裝置如果采用水 - 水噴射器，可以達到進一步的節電效果。
一個首站經常帶著數十個二級站，水力失調問題比較常見。如果二級站均采用混水機組，情況則更為復雜。這個問題使一些供熱單位感到困惑，問題出在有幾個關鍵的概念沒有理清，因而采取的措施不夠得力，下面給出幾個概念和方案請讀者參考：
概念一： 任何系統，任何時候，采用節流的方式進行壓力流量調節都會帶來壓力損失，增加水泵的電力消耗。采用水泵變頻調節方案是值得提倡的。
概念二： 任何一個水網，不管一次網二次網，要求不失調，應該對各支路的流量進行控制，而不是控制某點的壓力，這與換熱器或散熱器的形式并無關系。之所以出現上述失調的困惑，主要是因為所使用的調節裝置不是調節流量的，而是調節壓力的，如減壓穩壓閥等。因而造成各支路水量相互排擠，必然失調。

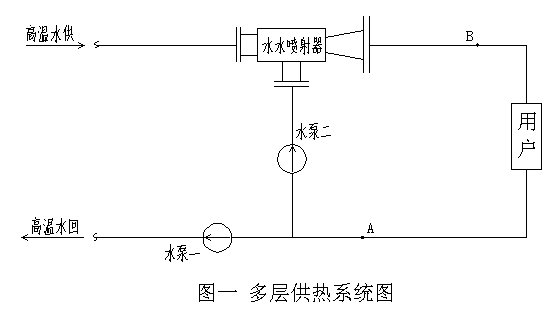

如圖一，在這里各支路高溫水的流量控制得不多不少，剛好滿足要求，高溫水網就不會失調。同樣的低溫水流量也必須保證，以滿足二次網循環供熱的要求。
如何控制這兩個流量？方法很簡單，只要通過水泵變頻裝置對水流量進行控制即可。對二次水網而言，若無流量裝置也可以控制供回水壓差。
只要將兩個流量控制好，一次網失調問題就不再存在。二次網的供熱效果也能得到保障。兩個水泵分別由兩個變頻器控制，兩者流量之和等于二次網循環流量，這樣能使水泵的容量降低，也使控制概念清晰。而且，如果整個系統的熱負荷調節采用質調節，那么變頻器的設定可保持不變。倘若要進行量調節，那么必須對變頻器的設定進行調整。
概念三： 關于定壓問題。如果只顧及到水量平衡，可能會出現二次定壓不能適應問題。這要分三種情況進行討論：
1 、一般地，采用混水機組，二次網的靜壓頭可能高于所要求的數值。這種情況下，如果用戶散熱器能夠承受，那么不必采取任何措施，定壓偏高，積氣體積壓縮，有利于循環。
2 、如果用戶散熱器承受不了如此高壓，那么噴射器的設計出口壓力（供水壓力）必須降低，回水壓力也會降低，要達到規定的高溫水回水流量，水泵必須增加揚程。不過由于噴射器的引射能力加大使水泵二的功率節省一部分，此時系統在 A 處裝止回閥， B 處裝速斷閥，以防止二次網超壓。

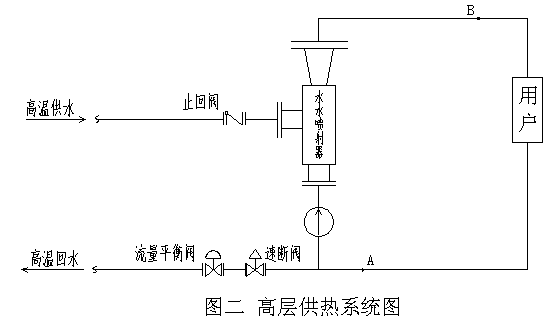

3 、反過來，二次網供高層，需提高定壓怎么辦？此時系統應做相應變化（如圖二），水泵調節原則是保證二次供水壓力即可。二流量則會自動滿足要求，這是噴射器設計室所確定的。此系統中二次網回水向一次網過度時增設自力式平衡閥，使一次網流量保持不變，犧牲部分電能是不得已的。
