自密封預啟迷宮式調節閥

一、產品概述：

目前國內外調節閥，至少存在下列問題中的一個或多個：

1、閥瓣關閉方向與介質流動方向相反，不能利用前后壓差進行自密封，易內漏。

2、閥桿處于高壓側，密封難，易外漏。

3，沒有預啟閥，執行器推力力大。

4、有預啟閥，但大閥瓣處于浮動態，運行時振動。

5，沒有迷宮分解壓差，大壓差下閥口沖刷破壞。

6、有迷宮，但迷宮的通道不是獨立的，壓差分布不均，分壓效果不好。

解決上述問題的具體舉措如下：

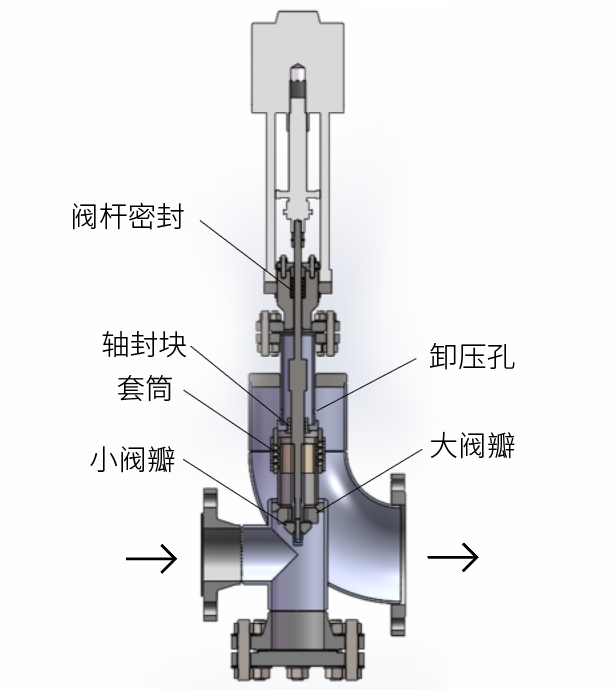

1.大閥瓣位于高壓，利用了流體壓差進行自密封。

2.小閥瓣位于大閥瓣上，作為預啟閥，平衡啟動推力。

3.在小閥瓣開啟后，大閥前后壓差消失，此時雖然處于自由態，但由于關閉時壓差加大，正作用于關閉動作，不存在負反饋震動問題。

4.套筒上設置的迷宮是按照“抗沖刷，降噪聲”原則精確設計的，一個孔帶一個獨立的迷宮，互不干擾。

5.軸封塊和卸壓孔使閥桿密封處于低壓狀態，如此全功能優化的調節閥是我公司獨有的。

如果壓差不是很大，就不必要設置多級迷宮。

我們的“自密封預啟迷宮型調節閥”徹底地消除了上面六大問題。對大型高溫高壓的需求條件獨樹一幟，可完美滿足各種減溫減壓器，大型高低旁等使用工況。

目前國內外調節閥，至少存在下列問題：

1、閥瓣關閉方向與介質流動方向相反，不能利用前后壓差進行自密封，易內漏。

2、閥桿處于高壓側，密封難，易外漏。

3，沒有預啟閥，執行器推力力大。

4、有預啟閥，但大閥瓣處于浮動態，運行時振動。

5，沒有迷宮分解壓差，大壓差下閥口沖刷破壞。

6、有迷宮，但迷宮的通道不是獨立的，壓差分布不均，分壓效果不好。

我們的“自密封預啟迷宮型調節閥”徹底地消除了上面六大問題。對大型高溫高壓的需求條件獨樹一幟，可完美替代減溫減壓器，大型高低旁等使用工況。

一、型號說明：

二、規格（舉例）：DN100-250  即：進口管徑DN100，出口管徑DN250

三、管徑選取方法：進出口管徑皆用高遠管徑公式首先進行計算出管道管徑，然后乘以0.8作為閥的進口理論管徑，最后校準系列管徑靠近選取：

例題：高壓蒸汽壓力10.0Mpa 450℃降至1.3Mpa，流量50t/h，如何選擇閥的進出口管徑？

答：1.根據高遠管徑公式計算得進口管徑為：3.14(GT/P)^0.44+5=3.14(50×（450+273）/10)^0.44+5=120.48 ，進口理論管徑應取0.8×120.48=96.38

2. 據等焓過程求得出的溫度為391.8 ℃

3. 又根據高遠管徑公式計算得出管徑為：3.14(GT/P)^0.44+5=3.14(50×（391.8+273）/1.3)^0.44+5=278.1，故出口理論管徑應取0.8×278.1= 222.48

4. 對照理論管徑系列化后確定規格為DN100--250。
