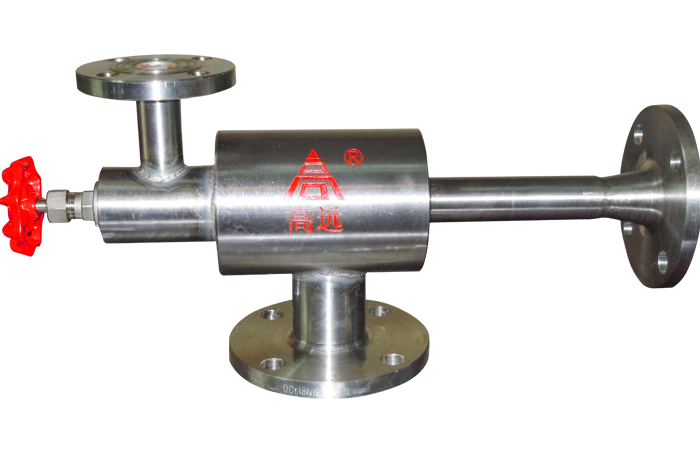

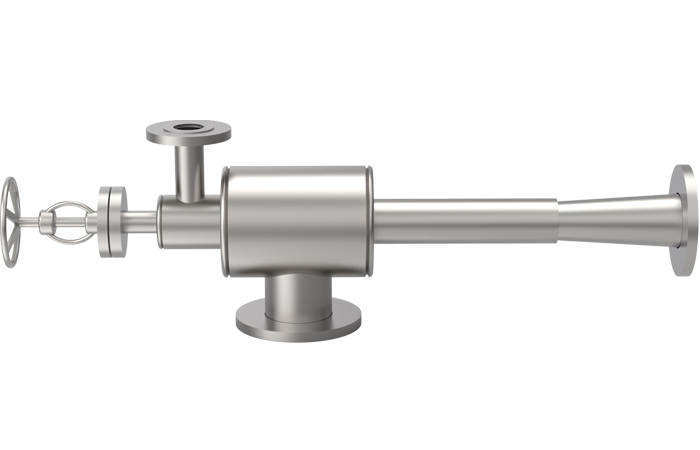

汽動加熱器是應用于采暖、電力、化工、食品等領域熱交換站中的關鍵設備,是現今領先的汽——水混合換熱器。與傳統的面式換熱器的根本區別在于:不僅具有加熱水的功能而且同時還利用蒸汽的作功能力推動水循環,從而實現大幅節能。

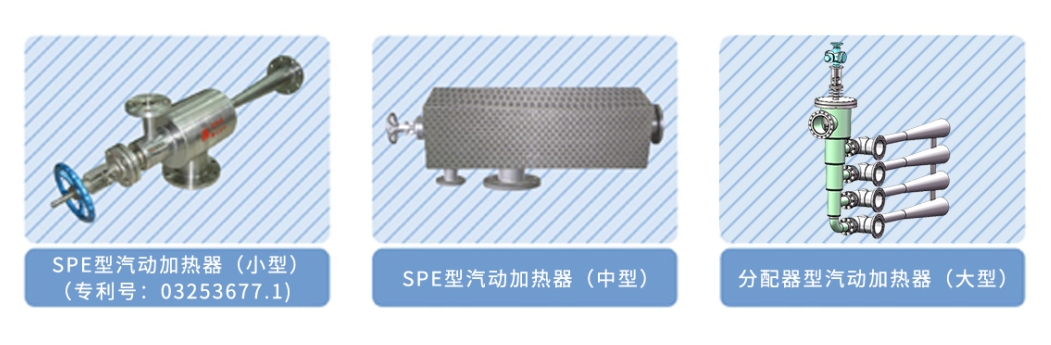

SPE型產品特點是設備自身可調節,實現了不同工況下系統的無振動低噪聲穩定運行;SPA型產品配有電動調節裝置,使溫度調節更加方便;我公司M型產品采用多通道復合技術,使單臺設備最大供熱負荷可達到21.6MW,從而完全具備了設計建造無人值守的大型換熱站的能力。
應用范圍:
各種用蒸汽加熱水的場合,主要應用于集中供熱行業的汽水熱交換站。
在化工行業,可以用于設備保溫、伴熱、沖洗等。
在電力行業,可代替高低壓加熱器、除鹽水加熱器等。
在造紙行業,可用來攪拌紙膠;在制藥、食品、印染等行業,可用作攪拌加熱設備。
在農業,可用作澆灌水泵。
汽動加熱器優勢:
汽動加熱器與傳統的面式換熱設備的性能數據相比較有如下優點:
汽動加熱器 | 傳統換熱器 | |
工作 原理
| 汽動加熱器汽水直接混合,具有升壓功能,站內系統阻力比傳統換熱器小。 | 傳統換熱器主要是表面式(間接式)換熱器,冷熱兩種流體被金屬壁隔開,而是通過金屬壁面進行熱交換。 |
調節 方式
| 根據熱負荷的變化自動調節設備出力,保持最佳運行方式。 | 不存在 |
用電 負荷 | 水泵補充循環動力 | 至少兩臺水泵,一用一備。 |
用汽 負荷 | 汽水直接混合,熱效率近100%。 | 換熱時,蒸汽高溫凝結水排出,浪費蒸汽熱量。 |
用水 負荷 | 蒸汽凝結水進入系統自然補給 | 需用補水箱 |
投資 比較
| 管路簡單,設備體積小,總裝設備少,占地及建筑空間小,可節約投資。 | 系統需配置至少兩臺循環水泵,補水箱,整體機組占地空間大,投資大。(見傳統換熱站技術方案) |
可靠性 | 無轉動設備及泄漏、振動、過熱、過壓、老化、結垢等現象,系統故障率低,可靠性高,節約維修費。設備自身免維修,使用壽命15年。 | 給構復雜,易結垢,平均使用壽命5年。 |
與傳統噴射器比較:
1.多通道技術實現單機容量21.6MW。
2.具備負荷可調及“全過程低噪聲”性能,實現無人值守運行。
汽動加熱器與傳統的面式換熱設備的性能數據相比較有如下優點:
汽動加熱器 | 傳統換熱器 | |
工作 原理
| 汽動加熱器汽水直接混合,具有升壓功能,站內系統阻力比傳統換熱器小。 | 傳統換熱器主要是表面式(間接式)換熱器,冷熱兩種流體被金屬壁隔開,而是通過金屬壁面進行熱交換。 |
調節 方式
| 根據熱負荷的變化自動調節設備出力,保持最佳運行方式。 | 不存在 |
用電 負荷 | 水泵補充循環動力 | 至少兩臺水泵,一用一備。 |
用汽 負荷 | 汽水直接混合,熱效率近100%。 | 換熱時,蒸汽高溫凝結水排出,浪費蒸汽熱量。 |
用水 負荷 | 蒸汽凝結水進入系統自然補給 | 需用補水箱 |
投資 比較
| 管路簡單,設備體積小,總裝設備少,占地及建筑空間小,可節約投資。 | 系統需配置至少兩臺循環水泵,補水箱,整體機組占地空間大,投資大。(見傳統換熱站技術方案) |
可靠性 | 無轉動設備及泄漏、振動、過熱、過壓、老化、結垢等現象,系統故障率低,可靠性高,節約維修費。設備自身免維修,使用壽命15年。 | 給構復雜,易結垢,平均使用壽命5年。 |
與傳統噴射器比較:
1.多通道技術實現單機容量21.6MW。
2.具備負荷可調及“全過程低噪聲”性能,實現無人值守運行。
換熱器選型指南

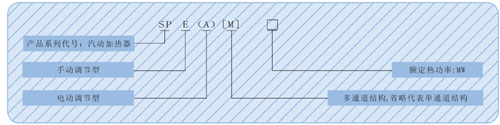

SPE(/A)[M]0.36——Steam Powered Easy(/Automatic) [Multichanle] -0.36MW

換熱器性能參數表
型 號 | 額定 供熱量 | 額定 耗汽量 | 額定 出水量 |
| |
手動調節型 | 電動 調節型 | (MW) | (t/h) | (t/h) | (萬平方米) |
SPE0.09 | SPA0.09 | 0.09 | 0.12 | 3.75 | 0.15 |
SPE0.15 | SPA0.15 | 0.15 | 0.21 | 6.25 | 0.25 |
SPE0.24 | SPA0.24 | 0.24 | 0.33 | 10.0 | 0.40 |
SPE0.36 | SPA0.36 | 0.36 | 0.50 | 15.0 | 0.60 |
SPE0.60 | SPA0.60 | 0.60 | 0.83 | 25 | 1.00 |
SPE0.90 | SPA0.90 | 0.90 | 1.25 | 37.5 | 1.50 |
SPE1.50 | SPA1.50 | 1.50 | 2.08 | 62.5 | 2.50 |
SPE2.40 | SPA2.40 | 2.40 | 3.32 | 100 | 4.00 |
SPE3.60 | SPA3.60 | 3.60 | 4.98 | 150 | 6.00 |
SPEM6.00 | SPPM6.00 | 6.00 | 8.30 | 250 | 10.0 |
SPEM9.60 | SPPM9.60 | 9.60 | 13.28 | 400 | 16.0 |
SPEM14.4 | SPPM14.4 | 14.4 | 19.92 | 600 | 24.0 |
SPEM21.6 | SPPM21.6 | 21.6 | 29.88 | 900 | 36.0 |
換熱器性能參數表
注:參考供熱面積條件:室外-6 ℃時的民用建筑,以建筑面積計算。
上表型號產品以水溫升20 ℃為計算條件,不同的溫升結構尺寸有所不同。
汽動加熱器的主要優點是使用水升壓,如果實際使用中無須升壓或蒸汽動力太低無法升壓,可選用我們其他汽水混合類產品。

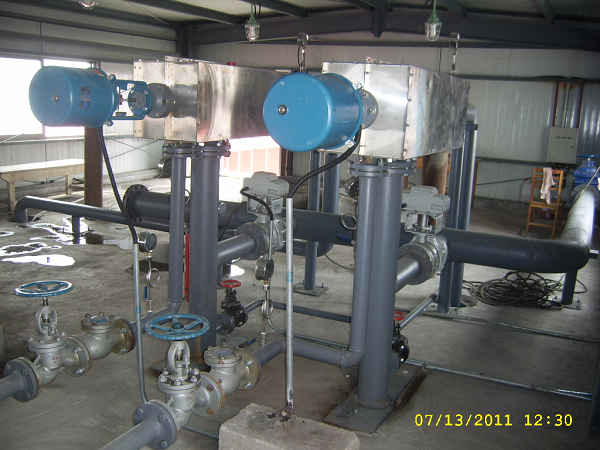

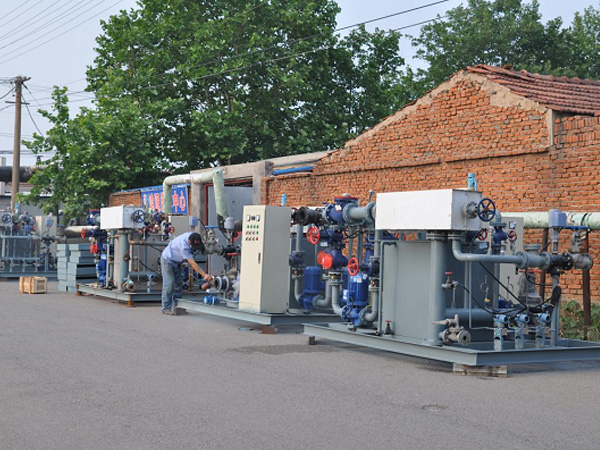

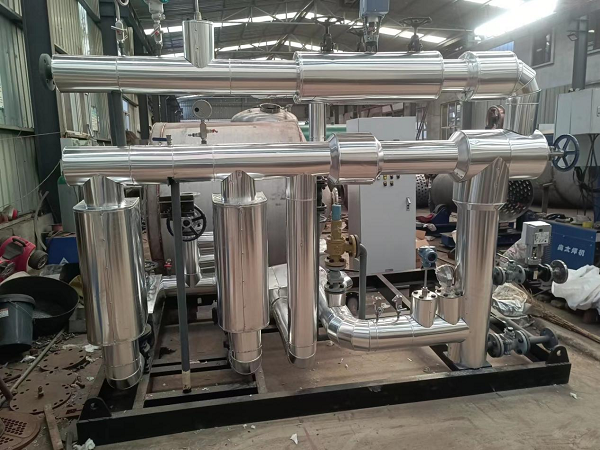

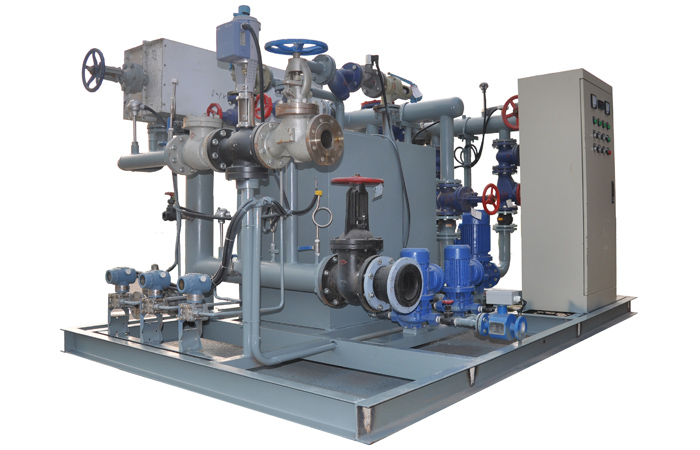

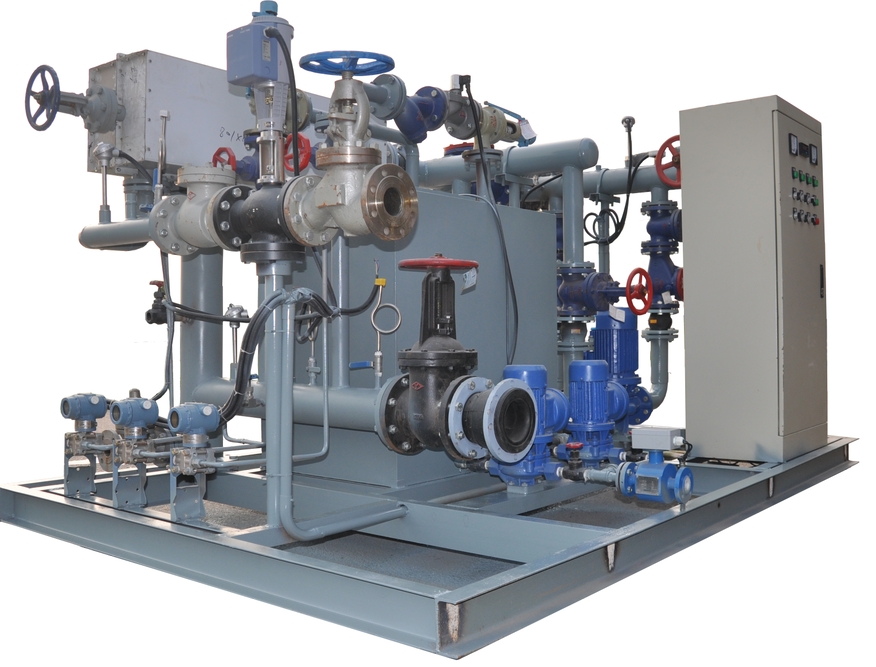

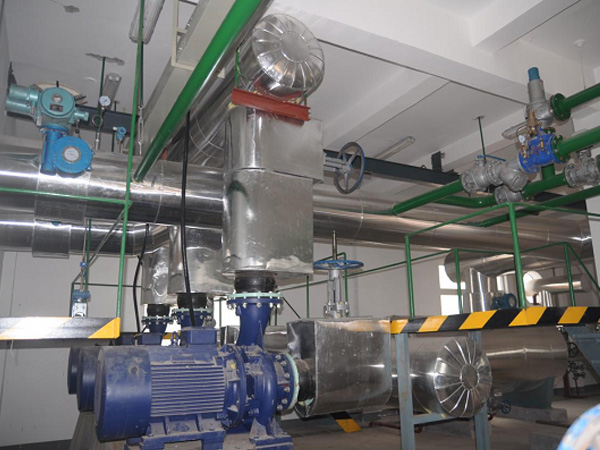

河北布洛林機組
新疆敦華石油汽動加熱機組
青島重汽汽動加熱器
兗礦汽動雙機項目
項目信息階段
了解客戶的工況參數,解答客戶技術疑難問題,介紹公司產品特性,確認公司產品是否適用于客戶。
方案設計階段
由專業工程師完成正式方案,方案內容包括:
1、項目概況:說明近、遠期熱負荷、蒸汽源及其參數、樓高、供熱半徑等;
2、技術措施:說明選用的設備,設計系統圖,闡述工作原理及產品優勢;
3、產品報價:分別列出各部分價格及總報價等;
4、服務內容:包括免費項目和收費項目。
合同簽定階段
雙方進行商務洽談,合同簽定后48小時內向用戶提供外形圖和基本數據。
安裝調試階段
根據合同約定及客戶實際情況,公司可派專業工程師至現場指導安裝及調試。
售后服務階段
質保期內服務承諾
1. 首先我公司將嚴格遵守《中華人民共和國合同法》,履行自己的責任。
2. 質保期為安裝完畢正式驗收合格交付使用之日起開始計算12個月。
3. 質保期內如發現與合同規定不符合或由于我方責任造成產品損壞或不能正常工作時,我方將在5日內負責免費維修或更換。
4. 質保期內產品更換后,質保期將重新計算。
質保期外服務承諾
1. 保修期外如需要維修或維護,公司可派技術人員到現場有償指導,如需要更換備品備件,收取合理的成本費用。
2. 我們定期進行客戶回訪,為客戶發現問題、解決問題。
3. 如需要,免費提供人員培訓。
長期服務承諾
1. 隨時免費提供熱線技術咨詢解答,如若電話未能解答,我們將提供免費現場及時限時指導,市內4小時到達,外地根據具體情況,以良好的服務為宗旨,以最快的速度提出解決方案。
2. 公司長期以優惠的價格為客戶提供備品備件。
